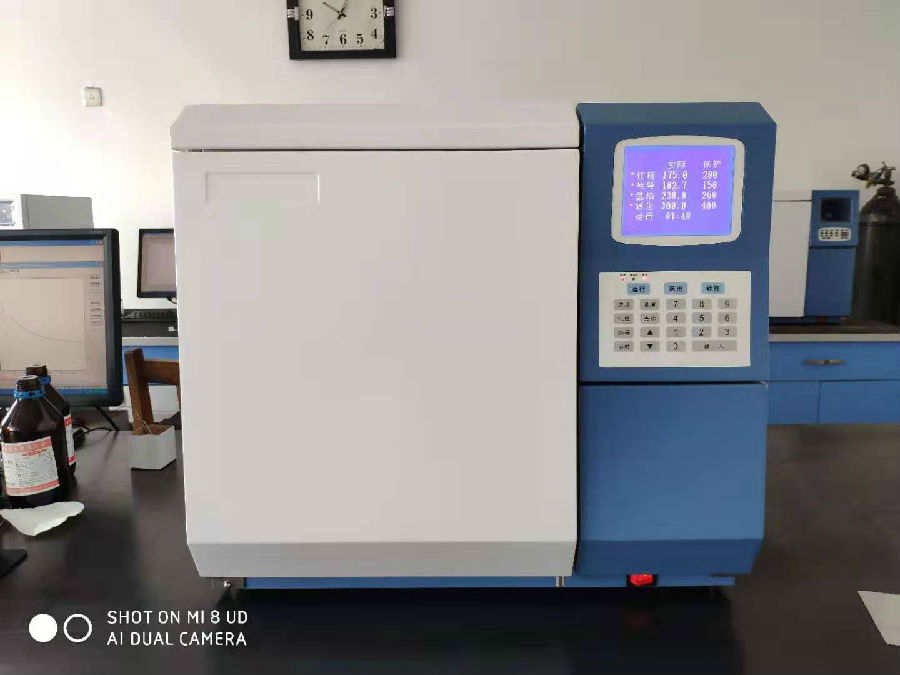

电力变压器油（绝缘油）专用色谱仪（GC‐9860 ）

方法简述

一、绝缘油中溶解气体组份含量的分析

用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业

判断运行中的充油电力设备是否存在潜伏性的过热、放电等故

障，以保障电网安全有效运行的有效手段。也是充油电气设备制

造厂家对其设备进行出厂检验的必要手段。

GC‐9860 变压器油色谱分析系统采用国标推荐的三检测器流程，

一次进样即可完成绝缘油中溶解气体组分（包括氢气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。

二、绝缘油中含气量的测定

绝缘油的含气量是油质监督的一项比较重要的指标。

仪器配置

1、GC‐9860 气相色谱仪+氢焰检测器＋热导池检测器＋转化炉

2、变压器油专用工作站

3、振荡仪

4、氮气、氢气、空气气源

5、标准气体

测定组分：H 2 、CO、CO 2 、CH 4 、C 2 H 4 、C 2 H 6 、C 2 H 2

色谱仪：GC‐9860

辅助设备：高纯氮气、高纯氢气和干燥空气。

色谱柱： 专用色谱柱

测定条件：柱温 70℃，检测器 150℃，、

热导温度 100℃，转化炉温度 360℃

桥电流：80mA
